【应用举例】：某小区有十栋楼，30个单元，有1500户人家，每一栋楼（或每个单元）根据现场实际表具分布情况，安装一定数量的GPRS采集器（485接口可带32块表具、MBUS接口可带64块），计量表具与采集终端利用485总线或MBUS总线连接；采集器与主站软件之间可通过GPRS/CDMA网络（或微功率小无线/485总线）进行数据传输。

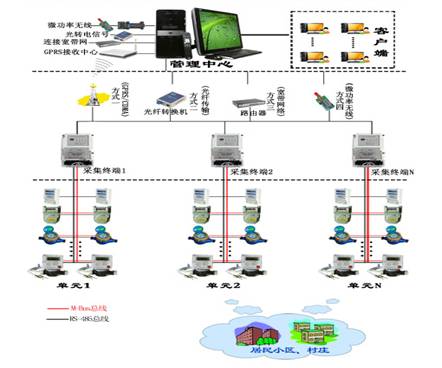

【系统框图】：
 本系统支持多种通信方式，用户可根据各城市布局和住宅的具体情况分别选择GPRS/CDMA、微功率小无线、RS485总线等方式的抄表系统，实现远程抄表现代化。
【方式一：GPRS/CDMA无线远程抄表】
水（热、气）表带485接口（或M-bus接口）直接并在总线上,每一个采集终端下行通过RS485总线与表具相连（485接口可带32块表具、MBUS接口可带64块）。采集终端（装有CIM卡）上行通过GPRS/CDMA将数据上传到主站。主站软件安装在管理中心服务器计算机上（如小区物业或其他管理处），服务器旁放置一个GPRS/CDMA接收器与计算机相连，实现远程无线抄表管理。该方式实现范围广泛，可以在任意地方实施抄表，简单、灵活、方便。
【方式二：微功能小无线远程抄表】
水（热、气）表带485接口（或M-bus接口）直接并在总线上,每一个采集终端下行通过RS485总线与表具相连（485接口可带32块表具、MBUS接口可带64块）。采集终端（内置小无线模块）上行通过微功率小无线将数据上传到主站。主站软件安装在管理中心服务器计算机上（如小区物业），服务器旁放置一个小无线接收器（232转RS485）与计算机相连，实现远程无线抄表管理。该方式由于受小无线传输距离的限制，一般只适用小区内，简单、省钱、方便。
【方式三：RS485总线抄表】
水（热、气）表带485接口（或M-bus接口）直接并在总线上,每一个采集终端下行通过RS485总线与表具相连（485接口可带32块表具、MBUS接口可带64块）。采集终端上行通过微功率RS485总线将数据上传到主站。主站软件安装在管理中心服务器计算机上（如小区物业），可以通过串口转换器（RS485转串口）与计算机相连，实现抄表管理。该方式由于受RS485总线传输距离的限制，一般只适用小区内。 |
